消防支队需要将分散在各处的监控摄像头传回的监控画面集中显示在监控室的一块屏幕拼接大屏上，并且可以按照需要进行画面切换，摄像头为ＳＤＩ高清摄像头，要求可以对每个摄像头进行单独控制；大屏所在大厅也需要将大厅内的多台电脑主机的视频信号换切到大屏幕上。
每一个摄像头对应一个SDI光端机发送端，所有的光端机接收端的输出端全部结连到硬盘录像机上面，再与矩阵相连，大厅内的电脑主机输出信号通过视频分配器一分为二，一端接近端的显示器，一端通过HDMI网线延长器延长到机房，输入矩阵，矩阵的输出端通过HDMI网线延长器延长后的信号接入多屏处理器上面，再从多屏处理器输出到大屏上。
摄像头从外面远距离传回的信号通过光纤传播，最大限度的减少了外界各种因素的干扰，保证了信号的完整性。大厅内电脑主机的视频信号输入矩阵和从矩阵出来的信号输出到大屏，距离在20米到40米之间，可以使用双绞线进行延长，方便了布线的同时也不会影响信号输出的显示效果。
方案设计图如下：

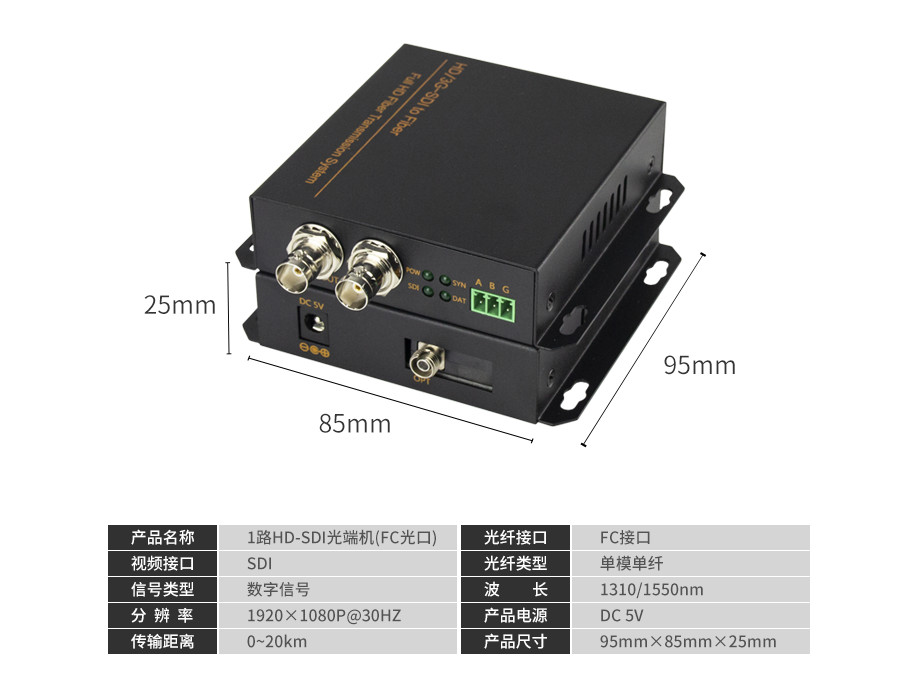

SDI高清无压缩数字视频光端机是采用国际上最新数字信号处理技术而自主研发的新一代数位光端机产品，提供给用户在一根光纤上实现1路视频、1路反向RS485 数据远距离、无失真、高质量的传输。

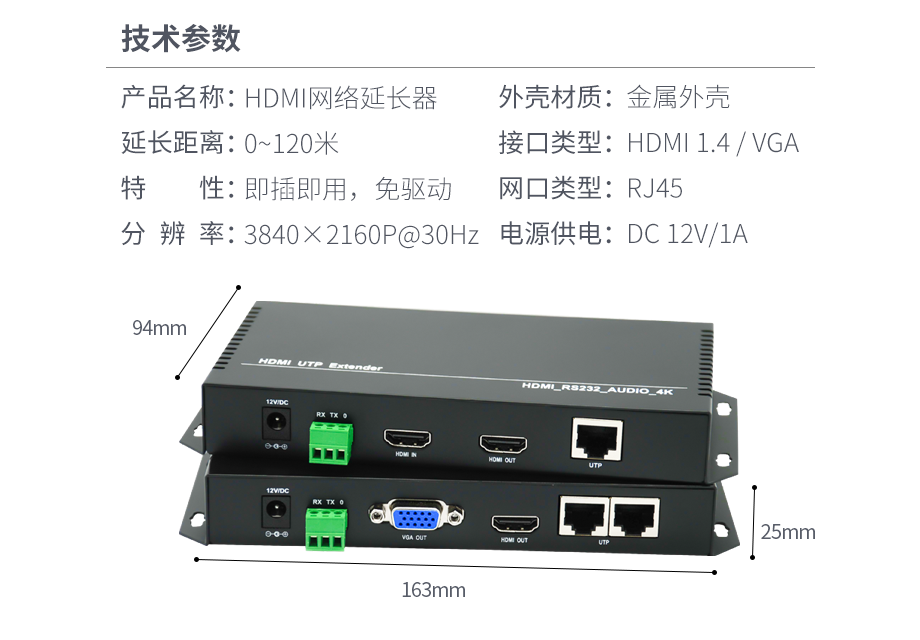

4K高清HDMI网线延长器产品资料
使用单根网线通过TCP/IP协议将HDMI视频，红外线功能延长到远端，用户可以在远端实时收看到图像，支持HDMI/DVI高清音视频的实时传输，最大分辨率为：3840×2160@30Hz，向下兼容，直连最大传输距离120米，接一次交换机可以增加100米，可以级联多次。
